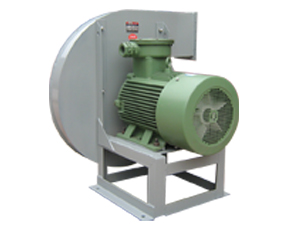

9-26型高壓離心通風機
產品介紹
| 9-26 No 4A、4.5A、5A、5.6A、6.3A高壓離心通風機性能與選用件表 | ||||||||||||
|
機 號 |
傳 動 方 式 |
轉 速 r/min |
序 號 |
全 壓 Pa |
流 量 m3/h |
內 效 率 % |
內 功 率 KW |
所需功率 KW |
電 動 機 |
橡膠墊 ST0601 (4個） |
地腳螺栓 GB799-76 (4個） |
|
| 型 號 |
功 率 KW |
|||||||||||
| 4 | A | 2900 |
1 2 3 4 5 6 7 |
3582 3820 3765 3684 3607 3502 3407 |
2198 2368 2536 2706 2877 3044 3215 |
74.70 75.5 75.7 75 73.8 72.1 70 |
3.11 3.28 3.46 3.65 3.86 4.06 4.29 |
3.7 3.9 4.1 4.4 4.6 4.9 5.2 |
Y132S1-2 | 5.5 | 13×90 | M10×45 |
| 4.5 | A | 2900 |
1 2 3 4 5 6 7 |
4910 4863 4776 4661 4545 4412 4256 |
3130 3407 3685 3963 4237 4515 4792 |
76.1 77.1 77.1 76 74.5 72.3 70 |
5.51 5.87 6.24 6.64 7.06 7.54 7.98 |
6.3 6.8 7.2 7.6 8.1 8.7 9.2 |
Y132S2-2 | 7.5 | 13×90 | M10×45 |
| Y160M1-2 | 5.5 | 16×100 | M12×50 | |||||||||
| 5 | A | 2900 |
1 2 3 4 5 6 7 |
6035 5984 5869 5725 5553 5381 5180 |
4293 4706 5114 5527 5941 6349 6762 |
77.2 78.2 78 76.7 74.9 72.7 70 |
9.12 9.80 10.48 11.23 12.00 12.81 13.65 |
10.5 11.3 12.0 12.9 13.8 14.7 15.7 |
Y160M2-2 | 15 | 16×100 | M12×50 |
| Y160L-2 | 18.5 | |||||||||||
| 5.6 | A | 2900 |
1 2 3 4 5 6 7 |
7610 7546 7400 7218 7000 6781 6527 |
6032 6612 7185 7766 8346 8919 9500 |
77.2 78.2 78 76.7 74.9 72.7 70 |
16.09 17.27 18.47 19.79 21.15 22.57 24.06 |
18.5 19.9 21.2 22.8 24.3 26.0 27.7 |
Y180M-2 | 22 | 16×100 | M12×50 |
| Y200L1-2 | 30 | 20×100 | M16×60 | |||||||||
| 6.3 | A | 2900 |
1 2 3 4 5 6 7 |
9698 9616 9429 9195 8915 8636 8310 |
8588 9415 10230 11056 11883 12699 13525 |
77.2 78.2 78 76.7 74.9 72.7 70 |
28.99 31.12 33.28 35.66 38.12 40.67 43.35 |
33.3 35.8 38.3 41.0 43.8 46.8 49.9 |
Y225M-2 | 45 | 20×100 | M16×60 |
| Y250M-2 | 55 | 25×130 | M20×75 | |||||||||
| 9-26 No 7.1D、8D、9D、16D高壓離心通風機性能與選用件表 | ||||||||||||
|
機 號 |
傳 動 方 式 |
轉 速 r/min |
序 號 |
全 壓 Pa |
流 量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電 動 機 |
聯 軸 器 GB4323-84 (一套） |
地腳螺栓 GB799-88 (4個） |
|
| 型 號 |
功率 KW |
|||||||||||
| 7.1 | D | 2900 |
1 2 3 4 5 6 7 |
12427 12321 12078 11776 11415 11055 10635 |
12292 13475 14643 15826 17009 18177 19360 |
77.2 78.2 78 76.7 74.9 72.7 70 |
52.70 56.57 60.49 64.84 69.30 73.94 78.82 |
61.8 66.4 71.0 76.1 81.3 86.8 92.5 |
Y280S-2 | 75 |
TL8 65×142/65×142 (200-65×65) |
M20×500 |
| Y315S-2 | 110 | M24×630 | ||||||||||
| 8 | D | 2900 |
1 2 3 4 5 6 7 |
15955 15818 15504 15112 14644 14177 13634 |
17584 19277 20947 22640 24332 26003 27696 |
77.2 78.2 78 76.7 74.9 72.7 70 |
95.72 102.73 109.86 117.75 125.85 134.28 143.14 |
112.3 120.5 128.9 138.2 147.7 157.6 168.0 |
Y315M-2 | 132 |
TL8 65×142/65×142 (200-65×65) |
M24×630 |
| Y315L2-2 | 200 |
TL8 65×142/65×142 (鋼） (200-65×66) |
||||||||||
| 8 | D | 1450 |
1 2 3 4 5 6 7 |
3834 3802 3729 3638 3529 3421 3294 |
8792 9639 10473 11320 12166 13001 13848 |
77.2 78.2 78 76.7 74.9 72.7 70 |
11.96 12.84 13.73 14.72 15.73 16.79 17.89 |
14.0 15.1 16.1 17.3 18.5 19.7 21.0 |
Y180M-4 | 18.5 |
TL8 48×112/65×142 (200-65×48) |
M12×300 |
| Y200L-4 | 30 |
TL8 55×112/65×142 (200-65×55) |
M16×400 | |||||||||
| 9 | D | 1450 |
1 2 3 4 5 6 7 |
4869 4828 4736 4620 4481 4343 4181 |
12518 1372314913 16118 17322 18512 19717 |
77.2 78.2 78 76.7 74.9 72.7 70 |
21.56 23.14 24.75 26.53 28.35 30.25 32.24 |
25.3 27.2 29.0 31.1 33.3 35.5 37.8 |
Y200L-4 | 30 |
TL8 55×112/65×142 (200-65×55) |
M20×500 |
| Y225M-4 | 45 |
TL8 60×142/65×142 (200-65×60) |
M24×630 | |||||||||
| 10 | D | 1450 |
1 2 3 4 5 6 7 |
6143 6056 5920 5761 5560 5309 5065 |
17172 19319 21465 23612 25758 27905 30052 |
80.4 81.2 80.4 78.6 76 73 70 |
35.69 39.19 43.02 47.10 51.35 55.35 59.34 |
41.9 46.0 50.5 55.3 60.3 65.0 69.6 |
Y225M-4 | 55 |
TL8 65×142/65×142 (200-65×65) |
M20×500 |
| Y280S-4 | 75 |
TL8 75×142/65×142 (200-65×75) |
||||||||||
| 11.2 | D | 1450 |
1 2 3 4 5 6 7 |
7747 7637 7464 7264 7009 6691 6382 |
24126 27142 30157 33173 36189 39205 42221 |
80.4 81.2 80.4 78.6 76 73 70 |
62.90 69.07 75.82 83.01 90.50 97.54 104.58 |
73.8 81.0 89.0 97.4 106.2 114.5 122.7 |
Y315S-4 | 110 |
TL9 80×175/85×175 (240-85×80) |
M24×630 |
| Y315M-4 | 132 | |||||||||||
| 11.2 | D | 960 |
1 2 3 4 5 6 7 |
3346 3299 3225 3140 3031 2895 2763 |
15973 17969 19966 21963 23959 25956 27953 |
80.4 81.2 80.4 78.6 76 73 70 |
18.25 20.04 22.00 24.09 26.26 28.31 30.35 |
21.4 23.5 25.8 28.3 30.8 33.2 35.6 |
Y225M-6 | 30 |
TL9 60×142/85×175 (240-85×60) |
M16×400 |
| Y250M-6 | 37 |
TL9 65×142/85×175 (240-85×65) |
M20×500 | |||||||||
| 12.5 | D | 1450 |
1 2 3 4 5 6 7 |
9713 9575 9356 9103 8782 8381 7993 |
33540 37732 41925 46117 50310 54503 58695 |
80.4 81.2 80.4 78.6 76 73 70 |
108.91 119.60 131.30 143.75 156.70 168.90 181.10 |
127.8 140.3 154.1 168.7 183.9 198.2 212.5 |
Y315L1-4 | 160 |
TL9 80×175/85×175 (290-85×80) |
M24×630 |
| Y355M2-4 | 250 |
TL10 100×215/85×175 (290-85×100) |
||||||||||
| 12.5 | D | 960 |
1 2 3 4 5 6 7 |
4179 4121 4028 3921 3785 3615 3450 |
22206 24981 27757 30533 33309 36084 38860 |
80.4 81.2 80.4 78.6 76 73 70 |
31.61 34.71 38.10 41.72 45.48 49.02 52.56 |
37.1 40.7 44.7 49.0 53.4 57.5 61.7 |
Y280S-6 | 45 |
TL9 75×142/85×175 (240-85×75) |
M20×500 |
| Y315S-6 | 75 |
TL9 80×175/85×175 (240-85×80) |
M24×630 | |||||||||
| 14 | D | 1450 |
1 2 3 4 5 6 7 |
12285 12109 11830 11508 11099 10589 10095 |
47121 53011 58902 64792 70682 76572 82463 |
80.4 81.2 80.4 78.6 76 73 70 |
191.94 210.78 231.39 253.33 276.16 297.66 319.16 |
225.2 247.3 271.5 297.3 324.1 349.3 374.5 |
Y355M2-4 | 250 |
TL10 100×215/95×175 (290-95×100) |
M24×630 |
| JS138-4 | 410 |
TL11 85×175/95×175 (350-95×85) |
||||||||||
| 14 | D | 960 |
1 2 3 4 5 6 7 |
5262 5188 5071 4936 4764 4549 4341 |
31197 35097 38997 42897 46796 50696 54596 |
80.4 81.2 80.4 78.6 76 73 70 |
55.70 61.17 67.15 73.52 80.15 86.39 92.63 |
65.4 71.8 78.8 86.3 94.0 101.4 108.7 |
Y315S-6 | 75 |
TL10 80×175/95×175 (240-95×80) |
M24×630 |
| Y315L1-6 | 110 |
TL10 80×175/95×175 (240-95×80) |
||||||||||
| 16 | D | 1450 |
1 2 3 4 5 6 7 |
16250 16014 15640 15210 14663 13983 13324 |
70339 79131 87923 96716 105500 114300 123090 |
80.4 81.2 80.4 78.6 76 73 70 |
374.22 410.95 451.14 493.92 538.43 580.35 622.26 |
439.1 482.2 529.4 579.6 631.8 681.0 730.2 |
JSQ-147-4 (3000V) |
500 |
TL11 110×215/95×175 (350-95×110) |
M36×1000 |
|
JSQ-158-4 (3000V) |
850 |
TL12 120×215/95×175 (410-95×120) |
||||||||||
| 16 | D | 960 |
1 2 3 4 5 6 7 |
6911 6813 6659 6481 6254 5971 5696 |
46569 52390 58211 64032 69854 75675 81496 |
80.4 81.2 80.4 78.6 76 73 70 |
108.60 119.26 130.92 143.34 156.25 168.42 180.58 |
127.4 139.9 153.6 168.2 183.3 197.6 211.9 |
Y355M2-6 | 185 |
TL11 100×215/95×175 (350-95×90) |
M24×630 |
| Y355L1-6 | 220 | |||||||||||
