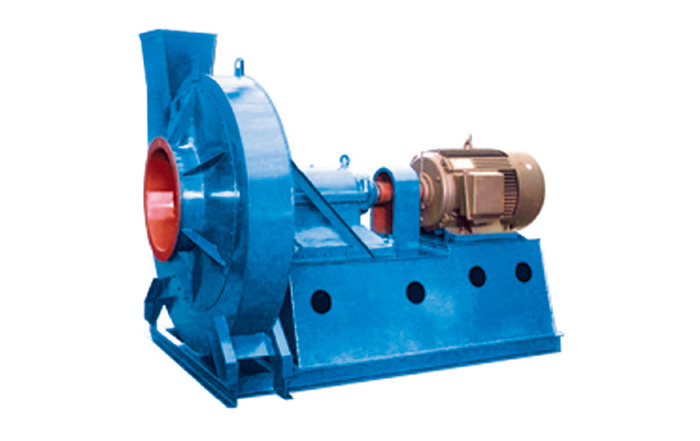

9-19、9-26高壓離心通風機

產品介紹
　　



一、 特點和用途
9－19型、9－26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料和輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、9－19型、9－26型高壓離心通風機性能參數表
性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

產品型號 轉速r/min 序號 流量 m3 / h 全 壓 Pa 電 動 機
型 號 功 率 kW
9-19№4A 2900 1 824～1264 3584～3597 Y90L－2 2.2
2 1410～1704 3507～3253 Y100L－2 3
9-19№4.5A 2900 1 1174～2062 4603～4447 Y112M－2 4
2 2281～2504 4297～4112 Y132S1－2 5.5
9-19№5A 2900 1 1610～3166 5697～5323 Y132S2－2 7.5
2 3488 5080 Y160M1－2 11
9-19№5.6A 2900 1 2262～3619 7182～7109 Y160M1－2 11
2 3996～4901 6954～6400 Y160L－2 18.5
9-19№6.3A 2900 1 3220～5153 9149～9055 Y160L－2 18.5
2 5690～6978 8857～8148 Y200L1－2 30
9-19№7.1D 2900 1 4610～7376 11717～11596 Y200L2－2 37
2 8144～9988 11340～10426 Y250M-2 55
9-19№8D 2900 1 6594～11649 15034～14546 Y280S-2 75
2 12968～14287 14021～13362 Y315S－2 110
1450 1 3297～4616 3620～3647 Y132M－4 7.5
2 5275～7144 3584～3231 Y160L－4 15
9-19№9D 1450 1 4695～7511 4597～4551 Y160L－4 15
2 8294～10171 4453～4101 Y180L－4 22
9-19№10D 1450 1 6440～12450 5840～5495 Y200L－4 30
2 13952～15455 5244～4958 Y225S－4 37
9-19№11.2D 1450 1 9047～15380 7364～7236 Y225M－4 45
2 17491～21713 6927～6246 Y280S－4 75
960 1 5990～11580 3182～2996 Y180L－6 15
2 12978～14375 2860～2705 Y200L2－6 22
9-19№12.5D 1450 1 12577～18447 9229～9310 Y280S－4 75
2 21381～30186 9068～7822 Y315S－4 110
960 1 8327～14156 3975～3907 Y200L2－6 22
2 16099～19985 3741～3377 Y250M－6 37
9-19№14D 1450 1 17670～25916 11668～11771 Y315M－4 132
2 30040～42409 11464～9878 Y355M1－4 220
960 1 11699～17158 5004～5047 Y250M－6 37
2 19888～28078 4917～4249 Y315S－6 75
9-19№16D 1450 1 26377～50995 15425～14488 Y355L2－4 315
2 57150～63305 13808～13035 JS-138-4 (3000V) 410
960 1 17463～25613 6570～6627 Y315S－6 75
2 29687～41912 6456～5575 Y315L1－6 110
9-26№4A 2900 1 2198～3215 3852～3407 Y132S1－2 5.5
9-26№4.5A 2900 1 3130～3685 4910～4776 Y132S2－2 7.5
2 3963～4792 4661～4256 Y160M1－2 11
9-26№5A 2900 1 4293～6349 6035～5381 Y160M2－2 15
2 6762 5180 Y160L－2 18.5
9-26№5.6A 2900 1 6032～7185 7610～7400 Y180M－2 22
2 7766～9500 7218～6527 Y200L1－2 30
9-26№6.3A 2900 1 8588～11883 9698～8915 Y225M－2 45
2 12699～13525 8636～8310 Y250M－2 55
9-26№7.1D 2900 1 12292～14643 12427～12078 Y280S－2 75
2 15826～19360 11776～10635 Y315S－2 110
9-26№8 D 2900 1 17584～20947 15955～15504 Y315M－2 132
2 22640～27696 15112～13634 Y315L2－2 200
1450 1 8792～12166 3834～3529 Y180M－4 18.5
2 13001～13848 3421～3294 Y200L－4 30
9-26№9 D 1450 1 12518～14913 4869～4736 Y200L－4 30
2 16118～19717 4620～4181 Y225M－4 45
9-26№10 D 1450 1 17172～21465 6143～5920 Y250M－4 55
2 23612～30052 5761～5065 Y280S－4 75
9-26№11.2D 1450 1 24126～36189 7747～7009 Y315S－4 110
2 39205～42221 6691～6382 Y315M－4 132
960 1 15973～21963 3346～3140 Y225M－6 30
2 23959～27953 3031～2763 Y250M－6 37
9-26№12.5D 1450 1 33540～41925 9713～9356 Y315L1－4 160
2 46117～58695 9103～7993 Y355M2－4 250
960 1 22206～27757 4179～4028 Y280S－6 45
2 30533～38860 3921～3450 Y315S－6 75
9-26№14D 1450 1 47121～53011 12285～12109 Y355M2－4 250
2 58902～82463 11830～10095 JS-138-4 (3000V) 410
960 1 31197～35097 5262～5188 Y315S－6 75
2 38997～54596 5071～4341 Y315L1－6 110
9-26№16D 1450 1 70339～79131 16250～16014 JSQ-147-4 (3000V) 500
2 87923～123090 15640～13324 JSQ-158-4 (3000V) 850
960 1 46569～69854 6911～6254 Y355M2－6 185
2 75675～81496 5971～5696 Y355L1－6 220

三、 型式和結構
通風機為單吸入式，可制成順時針和逆時針兩種型式。從電機一端正視，如葉輪順時針旋轉稱順時針旋轉風機，以"順"表示；逆時針旋轉稱逆時針旋轉風機，以"逆"表示。
風機的出口位置以機殼的出風口角度表示。"順"、"逆"均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式為Ａ式（№4～6.3）和Ｄ式（№7.1～16）兩種。
№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、傳動組等組成。
四、 通風機的安裝和使用
安裝前：應對風機各部件進行全面的檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入、遺留的工具和雜物。在一些結合面上為了防止生銹，減少拆裝困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求：
⑴ 按圖紙所示的位置尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
⑵ 安裝后試拔傳動組，檢查是否有過緊或與固定部分碰撞現象，
⑶ 全部安裝完畢，總檢合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，遂步開啟閥門直至規定的工況為止。在運轉過程中嚴格控制電流，不得超過額定值。
風機的操作：
⑴ 風機啟動前，應進行下列準備工作：
a.將進風閥門關閉，出風閥門稍開。
b.檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。
⑵ 風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值不得大于6.3mm/s。如發現有劇烈的振動、撞擊，軸承溫升迅速上升等現象時，則必須緊急停車。
五、 通風機的維護
⒈ 風機維護工作注意事項：
(1) 只有風機設備完全正常的情況下方可運轉。
(2) 如風機設備在檢修后開動時，則需注意風機各部位是否正常。
(3) 定期清除風機內部積灰、污垢等雜質，并防止生銹。
(4) 為了確保人身安全，風機的維護必須在停車時進行。
2.風機正常運轉的注意事項：
(1) 在風機開車、停車或運轉過程中，如發現不正?，F(xiàn)象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障應立即停車進行檢修。
⑵ 除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
六、 通風機主要故障及原因
⒈ 風機振動劇烈
(1) 風機軸與電機軸不同心，皮帶輪槽錯位。
(2) 機殼或進風口與葉輪摩擦。
(3) 基礎的剛度不夠或不牢固。
(4) 葉輪鉚釘松動或葉輪變形。
(5) 葉輪軸盤孔與軸配合松動。
(6) 機殼、軸承座與支架，軸承座與軸承蓋等聯結螺栓松動。
(7) 風機進、出口管道安裝不良，產生共振。
(8) 葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
⒉ 軸承溫升過高
(1) 軸承箱劇烈振動。
(2) 潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足。
(3) 軸承箱蓋、座聯接螺栓之緊力過大或過小。
(4) 軸與滾動軸承安裝歪斜、前后兩軸承不同心。
(5) 滾動軸承損壞或軸彎曲。
⒊ 電機電流過大和溫升過高
(1) 開車時進、出氣管道閘門未關。
(2) 電機輸入電壓低或電源單相斷電。
(3) 受軸承箱劇烈振動的影響。
(4) 主軸轉速超過額定值。
七、 單機產品成套供應范圍
風機１臺，配套電機１臺，地腳螺栓１付（ №4～6.3配４套，№7.1～16以上配８套），聯軸器１套（ №7.1～16 ）。
八、 訂貨須知
訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向及電機型號、規格。
九、 外形及安裝尺寸圖
